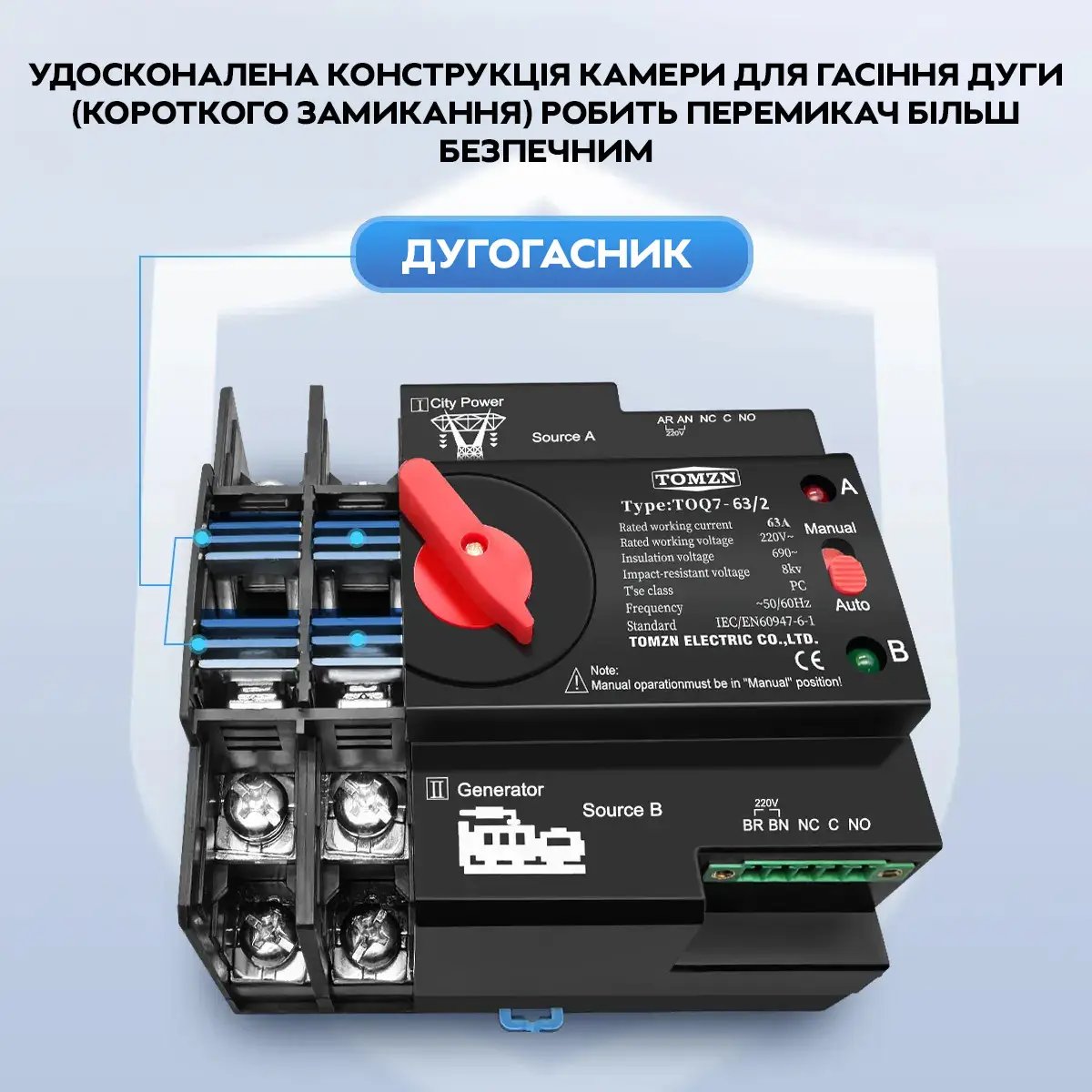

Автоматичний перемикач вводу резерву (АВР) TOMZN TOQ7-125/2P 125A 2P (1 фаза)

Автоматичний перемикач резервного живлення TOMZN (Tomzn) призначений для підключення резервного джерела живлення — бензинових або дизельних генераторів, інверторних перетворювачів DC-AC, портативних зарядних станцій (EcoFlow, Bluetti тощо), а також міської електромережі. Ідеально підходить для квартир, приватних будинків, офісів та інших об’єктів.

Пристрій забезпечує автоматичне або ручне перемикання між основним і резервним джерелами живлення. При зникненні основного живлення автоматично переходить на резервне, а після відновлення основного — з пріоритетом повертається до нього.

Займає 6 модулів на DIN-рейці. Обмежень щодо використання немає за умови, що технічні параметри не перевищують номінальних значень. Час перемикання — менше 50 мс.

Механізм перемикання базується на двох електромагнітних котушках — завдяки цьому АВР практично не споживає енергію в режимі очікування (споживання лише в момент перемикання). Пріоритетне джерело — міська мережа.

Принцип роботи:

• При зникненні основного джерела живлення автоматично перемикається на резервне. Після відновлення основного — повертається до нього.
• Якщо обидва джерела відключені — пристрій не працює, доки не з’явиться хоча б одне джерело. Після його увімкнення автоматично підключається до нього.

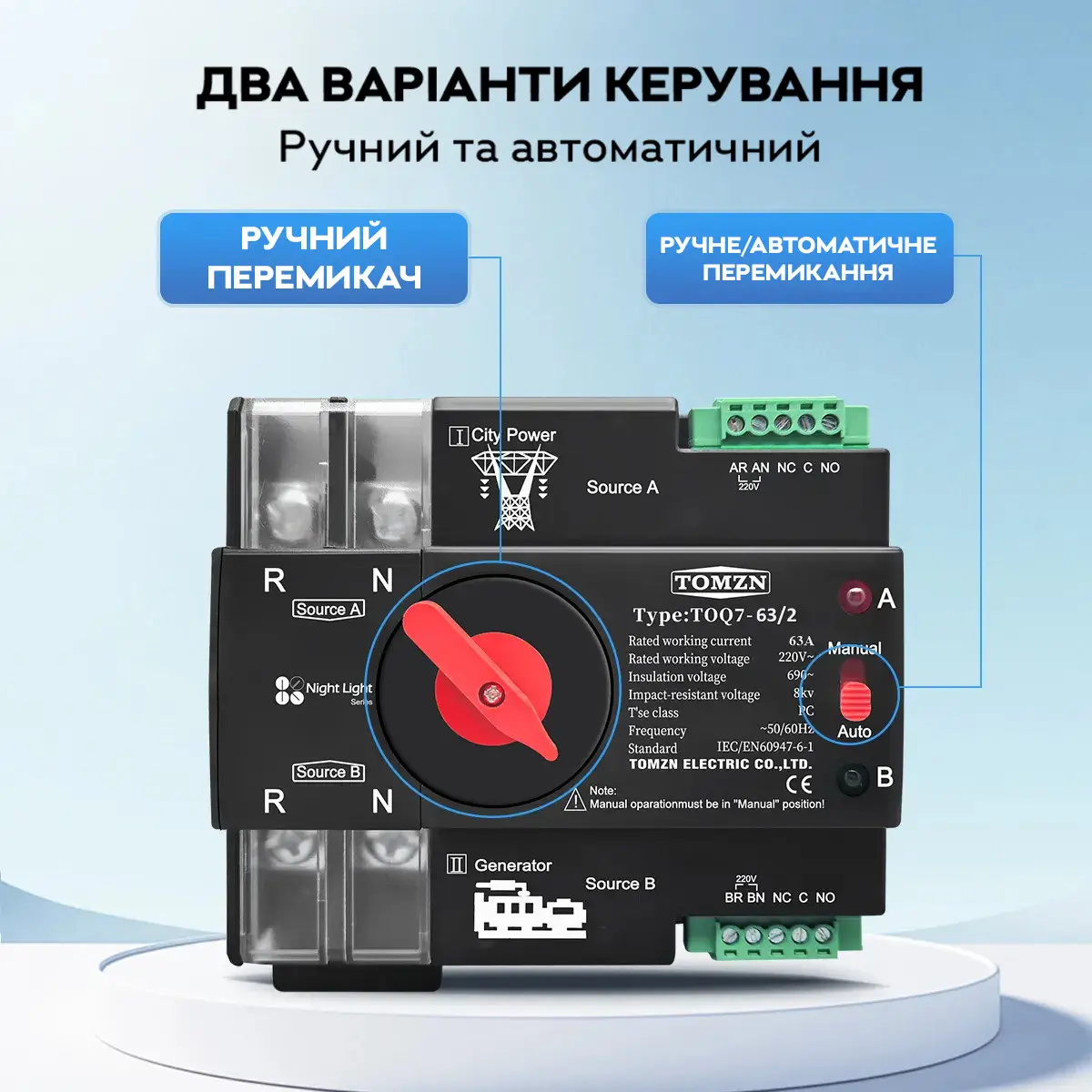

• Ручне перемикання можливе за допомогою перемикача в режимі MANUAL.

Переваги:

• Надшвидке перемикання — менше 50 мс
• Мінімальне енергоспоживання (лише в момент перемикання)
• Висока точність і надійність

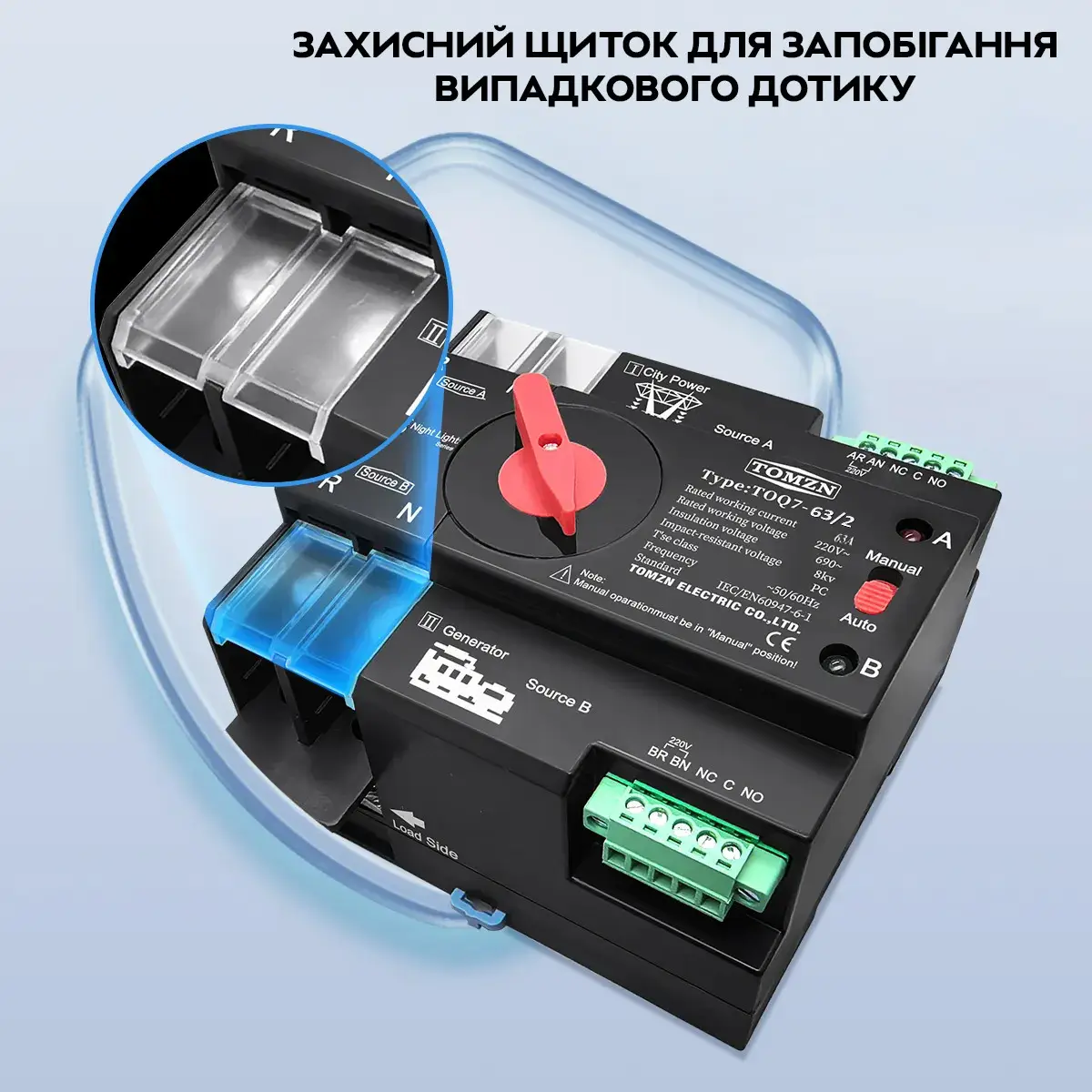

• Корпус із вогнестійкого матеріалу

Технічні характеристики:

• Робоча напруга: 220 В змінного струму
• Напруга ізоляції: 690 В змінного струму
• Номінальний струм: 125 А
• Клас: PC (можливе вмикання без короткого замикання)
• Частота: 50/60 Гц
• Кількість полюсів: 2P
• Час перемикання: менше 50 мс (в деяких джерелах вказують до 8 мс)
• Захист від перенапруги: 8 кВ

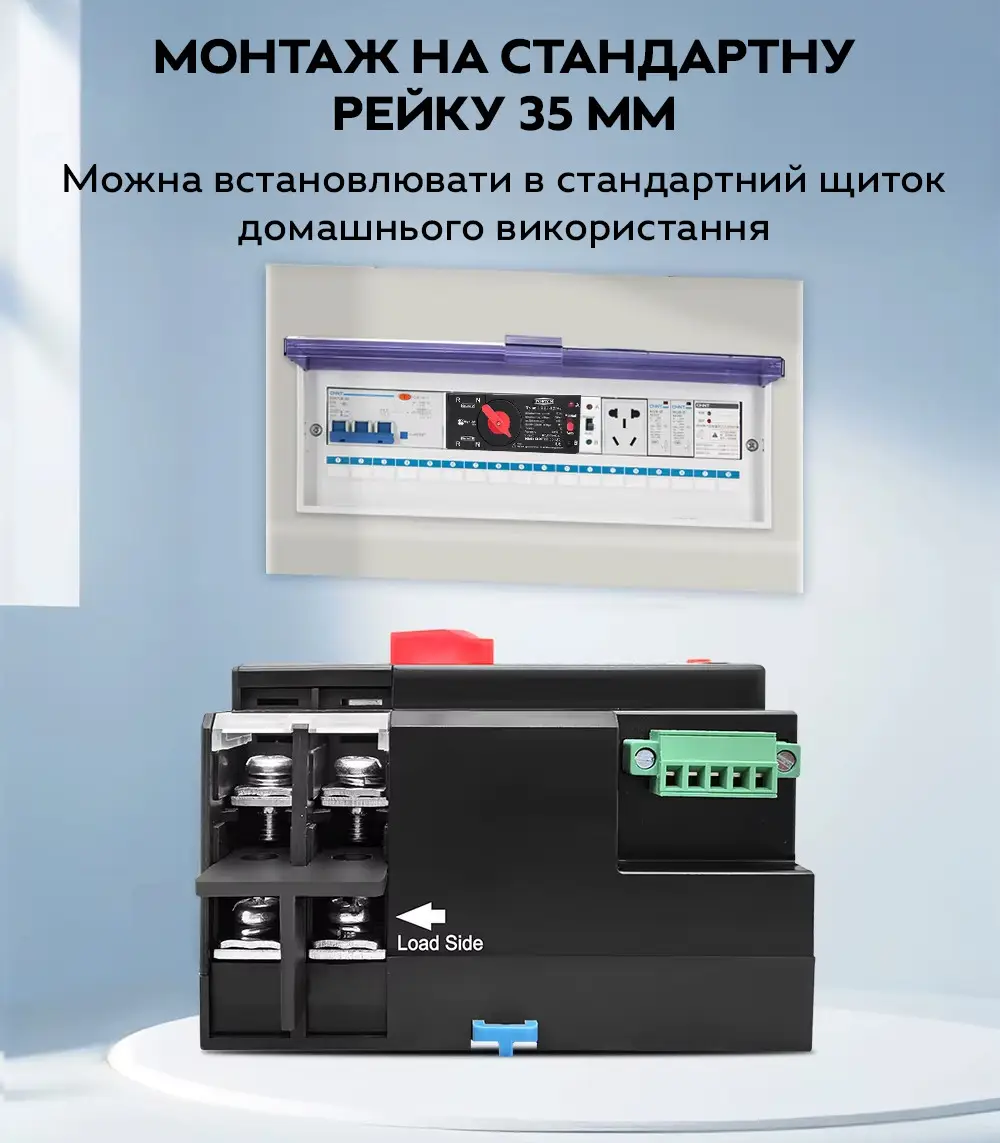

• Монтаж: DIN-рейка
• Стандарт: IEC60947-6-1

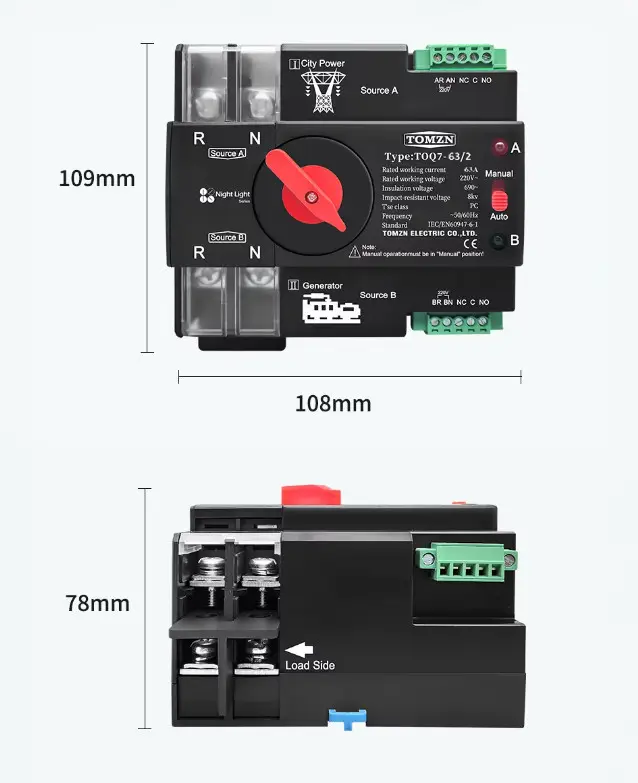

• Габарити: 108 × 109 × 78 мм

Комплектація:

• АВР TOMZN TOQ7-125/2P 6125 2P — 1 шт.
• Допоміжні з’єднувальні дроти — 1 комплект

Важливі застереження:

• Заборонено перемикати в режимі AUTO вручну — це призведе до поломки. Для ручного режиму обов’язково переведіть перемикач у MANUAL.
• Використання без захисних пристроїв (реле напруги, стабілізатор) значно підвищує ризик виходу з ладу через перевантаження (не гарантійний випадок).

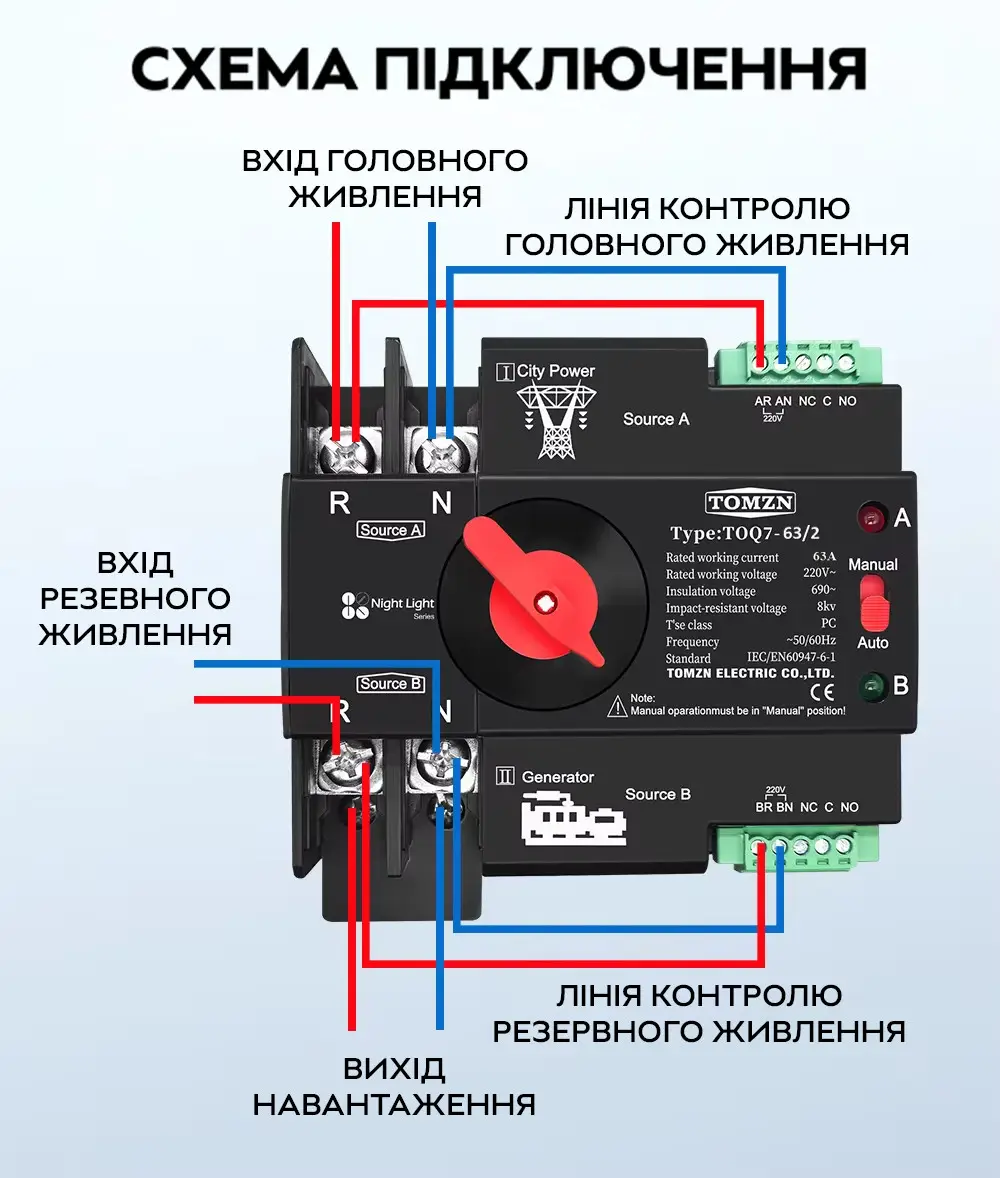

• Рекомендована схема підключення: Міська мережа → реле напруги / стабілізатор → АВР.
• Категорично заборонено заряджати інвертор (EcoFlow, Bluetti тощо) через ту саму лінію, що йде з АВР — це може спричинити «зустрічний струм» і пошкодження обох пристроїв.
• Для заряджання інвертора використовуйте окрему ізольовану лінію від міської мережі.
• Мінімальна потужність інвертора/генератора: від 5 А / 1100 Вт.
• Для трифазних моделей АВР рекомендується додатково встановлювати реле контролю фаз.

Цей пристрій — надійне та економічне рішення для забезпечення безперебійного живлення в побутових та офісних умовах.
